3D建模软件在管道模块如何生成套料表
3D建模软件在管道模块如何生成套料表
在管道生产下料环节中，为了提高材料利用率、减少废料，需要根据现有库存管料长度来规划管段的切割方案。如果靠人工计算，不仅效率低，而且很难做到最优套料。软件提供了套料表功能，可以基于已定义的管段和库存信息自动生成套料方案，列出每根原材料可以切割出的管段组合，为下料提供准确依据。下面说明具体的生成步骤。
问题描述：
管道生产下料时，为了减少废料，需要根据库存信息生成套料表，那么在3D管道模块中该如何生成套料表呢？
步骤指引：

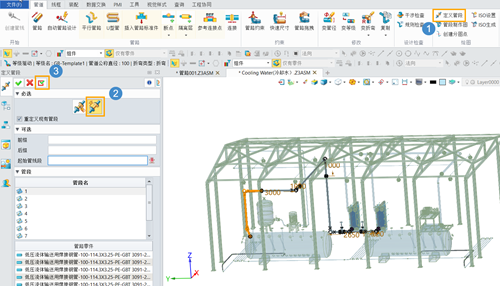

1.点击【绘图】-【定义管段】命令，选择【自动定义】模式，点击应用；

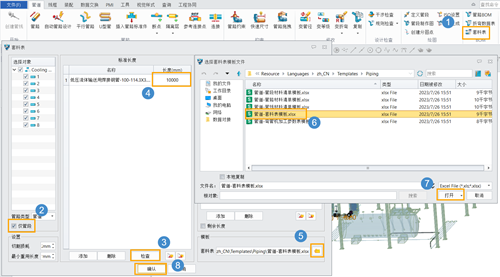

2.点击【BOM】-【套料表】命令，勾选【仅管段】，点击【检查】，输入库存料长度，打开套料表模板路径，选择【管路-套料表模板】，点击【打开】，点击【确认】；

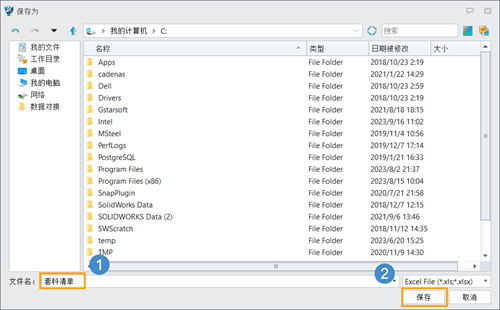

3.输入套料表名称，点击【保存】；

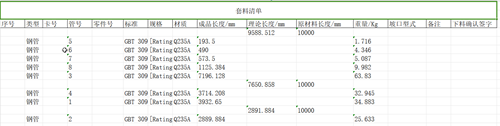

4.完成后即可生成所需要的套料清单。
生成套料表后，每根原材料的切割方案一目了然，可直接用于指导下料作业，有效提高材料利用率。
